碳纖維復合材料因其優(yōu)異的比強度、比模量和耐疲勞特性，在航空航天、高端裝備及新能源等領域得到廣泛應用。其各向異性、非均質性和層間強度低等固有特性，使其在機械加工過程中面臨嚴峻挑戰(zhàn)，容易出現分層、毛刺、纖維拉出和刀具磨損加劇等缺陷，嚴重影響構件的最終性能與服役安全。因此，深入研究其切削機理，特別是關鍵工藝參數如纖維方向和切削深度的影響，對提升加工質量和效率至關重要。本文基于有限元仿真方法，探討了纖維角度與切削深度對碳纖維復合材料切削性能的影響。
一、研究方法與仿真模型建立

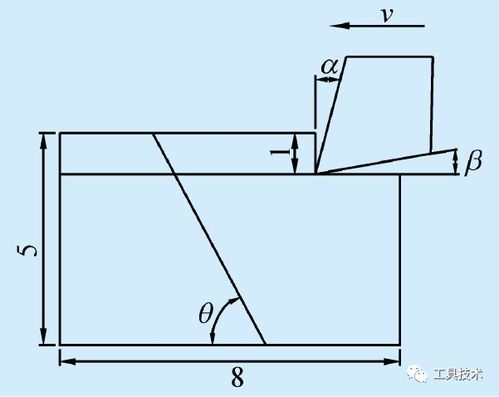

本研究采用先進的有限元分析軟件，建立了碳纖維增強聚合物復合材料的正交切削仿真模型。模型考慮了材料的各向異性彈性行為、基于Hashin準則的層內損傷起始與演化，以及基于內聚力模型的層間分層行為。刀具假定為剛性體，并定義了刀具-工件間的摩擦接觸。為系統研究參數影響，設定了不同的纖維方向角（通常定義為纖維方向與切削方向之間的夾角，如0°、45°、90°、135°等典型角度）和一系列切削深度（從微米級到常見加工深度范圍）。通過監(jiān)控切削力、已加工表面形貌、亞表面損傷深度以及切屑形成過程等關鍵輸出，來綜合評價切削性能。
二、纖維角度對切削性能的影響仿真分析
仿真結果表明，纖維方向是影響切削過程和結果的最顯著因素之一。
- 切削力：切削力隨纖維角度呈現規(guī)律性變化。當纖維方向與切削方向平行（0°）或垂直（90°）時，通常能獲得相對平穩(wěn)的切削力曲線。在0°時，切削主要依靠刀具前刀面對纖維的“劈裂”作用；在90°時，切削類似于對纖維束的“切斷”。而在中間角度（如45°、135°），由于纖維的彎曲和剪切共同作用，切削力往往出現較大波動，峰值力可能更高，且容易引發(fā)更復雜的損傷。
- 表面質量與損傷：纖維角度直接影響已加工表面的完整性。在0°切削時，易產生光滑的溝槽表面，但也可能因纖維未被完全切斷而產生“溝壑”或纖維拉出現象。在90°切削時，表面由整齊的纖維橫截面構成，但若工藝不當，容易在背面產生出口分層。在45°或135°等角度下，刀具更容易使纖維發(fā)生彎曲和撕裂，導致表面粗糙度顯著增加，并可能在亞表面產生更廣泛的基體開裂和纖維/基體界面脫粘。
- 切屑形成：不同纖維角度下的切屑形態(tài)差異巨大。0°時可能產生連續(xù)的帶狀切屑；90°時多為崩碎的不連續(xù)屑；中間角度下則形成斷裂的、形狀不規(guī)則的切屑。這直接影響切削熱的產生與傳導，進而影響刀具磨損。
三、切削深度對切削性能的影響仿真分析
切削深度是另一個關鍵工藝參數，其影響與纖維角度存在交互作用。
- 切削力與能量：隨著切削深度的增加，參與變形的材料體積增大，主切削力和推力通常呈近似線性增長。更大的切削深度意味著單次切除的材料更多，所需的切削功和產生的切削熱也相應增加。
- 損傷機制：切削深度對亞表面損傷層深度有直接影響。仿真顯示，在相同纖維角度下，增加切削深度通常會加劇層間應力，顯著提高發(fā)生分層損傷的風險。特別是在切削深度接近或超過單層厚度時，層間剪切應力集中更容易引發(fā)大規(guī)模的分層。更深的切削也使得纖維彎曲和基體壓潰的范圍擴大。
- 工藝窗口：存在一個臨界切削深度范圍。過淺的切削（如微米級）可能導致刀具主要在材料表面“犁劃”，而非有效切除，反而加劇摩擦和表面損傷。過深的切削則如上所述，會引發(fā)不可控的宏觀損傷。仿真有助于找到特定纖維鋪層下，兼顧效率與質量的較優(yōu)切削深度區(qū)間。
四、高性能纖維及復合材料制造的啟示
本研究通過仿真揭示的規(guī)律，對高性能纖維及復合材料的制造具有重要指導意義：
- 面向制造的鋪層設計：在構件設計階段，應充分考慮后續(xù)的加工需求。在可能的情況下，優(yōu)化纖維鋪層順序和方向，盡量避免在需要高精度加工的區(qū)域出現對切削最不利的纖維角度（如45°、135°），或通過局部結構設計減少這些區(qū)域的加工量。
- 自適應工藝規(guī)劃：開發(fā)智能加工系統，能夠根據實時檢測或預知的局部纖維方向，動態(tài)調整切削參數（如切削深度、進給速度甚至刀具路徑），實現“因材施教”的自適應加工，以最小化損傷。
- 刀具與工藝優(yōu)化：仿真結果為刀具幾何形狀（如前角、后角、刃口鋒利度）的優(yōu)化提供了依據。例如，針對不同纖維角度和切削深度組合，可能需要采用不同的刀具角度以改善切削狀態(tài)。為制定分步加工策略（如先大切深粗加工去除余量，再小切深精加工保證表面）提供了理論支撐。
- 降低試錯成本：在物理實驗之前進行系統的仿真研究，可以大幅減少昂貴的材料浪費和機床調試時間，加速新復合材料構件從設計到制造的進程。
結論：
基于有限元仿真方法系統研究了纖維角度和切削深度對碳纖維復合材料切削性能的影響。結果表明，纖維角度是決定切削力特性、表面損傷模式和切屑形態(tài)的主導因素，而切削深度則主要影響切削力大小和亞表面損傷的嚴重程度，二者存在顯著的交互效應。理解這些影響規(guī)律，并將其反饋至復合材料構件設計、鋪層規(guī)劃和切削工藝制定中，是實現高性能纖維復合材料高質量、高效率、低損傷加工的關鍵。未來的研究可進一步結合多尺度建模、機器學習以及實時監(jiān)測技術，構建更精準的工藝預測與控制系統，推動復合材料制造技術向智能化方向發(fā)展。
